Aanvulling cabinetransport vrachtwagen

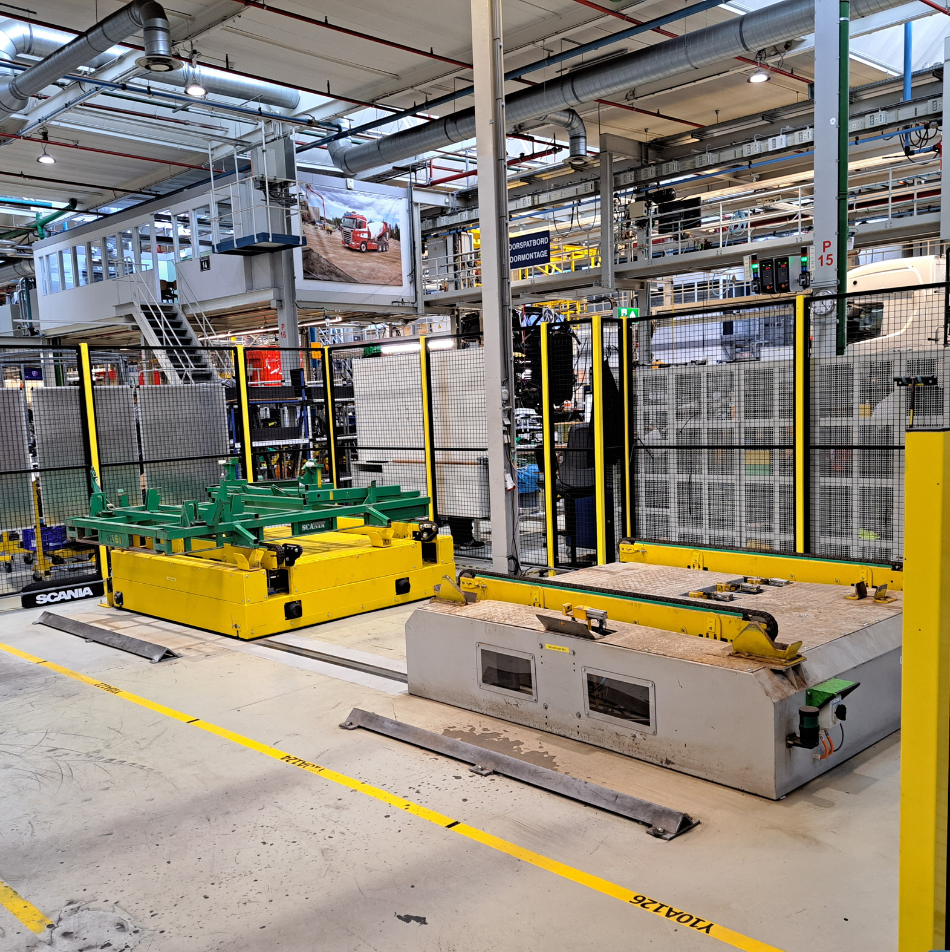

KTB Machinery had eerder voor deze klant al een deel van de productielijn ontwikkeld maar om het proces nog meer te automatiseren hebben we de uitbreiding van de cabinebaan ontwikkeld, waarbij de bestaande lijn werd uitgebreid met een traversewagen en aanvullende veiligheidsvoorzieningen.
Functie van de installatie

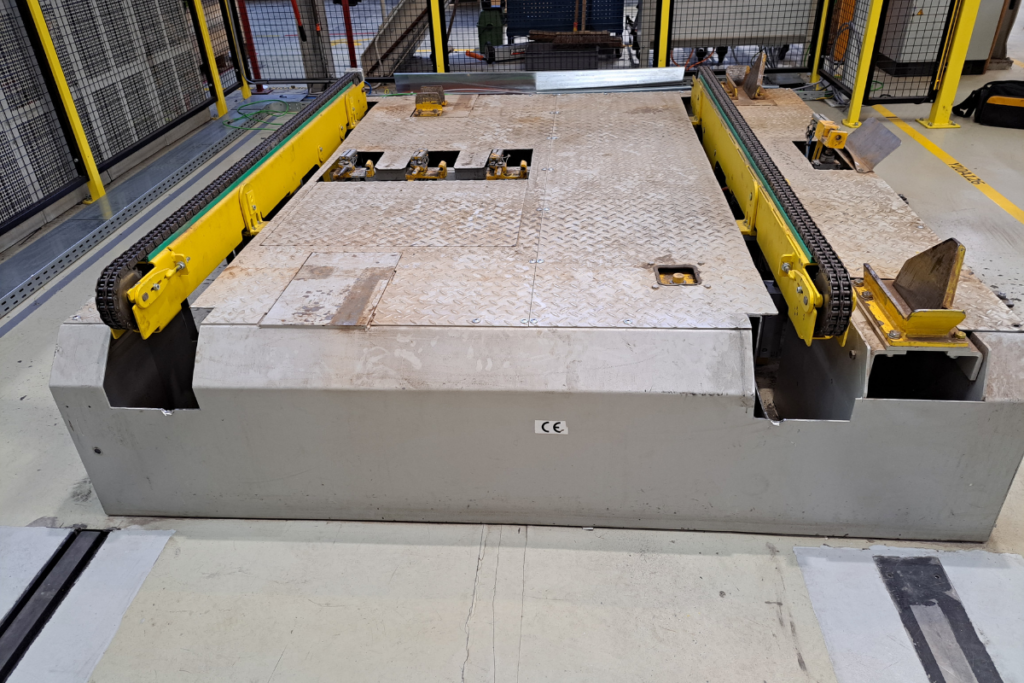

De cabinebaan wordt gebruikt voor het afvoeren van cabinepallets vanaf de bestaande ontgrendelbok. De ontgrendelbok zelf is een reeds bestaande machine en vormt geen onderdeel van de uitbreiding. KTB heeft de uitbreiding uitgevoerd met:
- een traversewagen
- zoneafscherming
- kettingbanen met heffunctie
- inspectieopeningen
Tijdens het proces wordt de cabine van de pallet getild en verder afgevoerd via de bestaande ontgrendelbok.
Werking van het palletafvoersysteem
Na het afvoeren van de cabine kan de operator de beveiligde zone resetten en de automatische cyclus starten. Vervolgens verloopt het proces als volgt:
1
Traversewagen naar de ontgrendelbok
De traversewagen rijdt naar de positie van de ontgrendelbok.
2
Kettingbanen in bovenste positie
De kettingbanen van zowel ontgrendelbok als traversewagen worden omhoog gezet.
3
Transport van de lege pallet

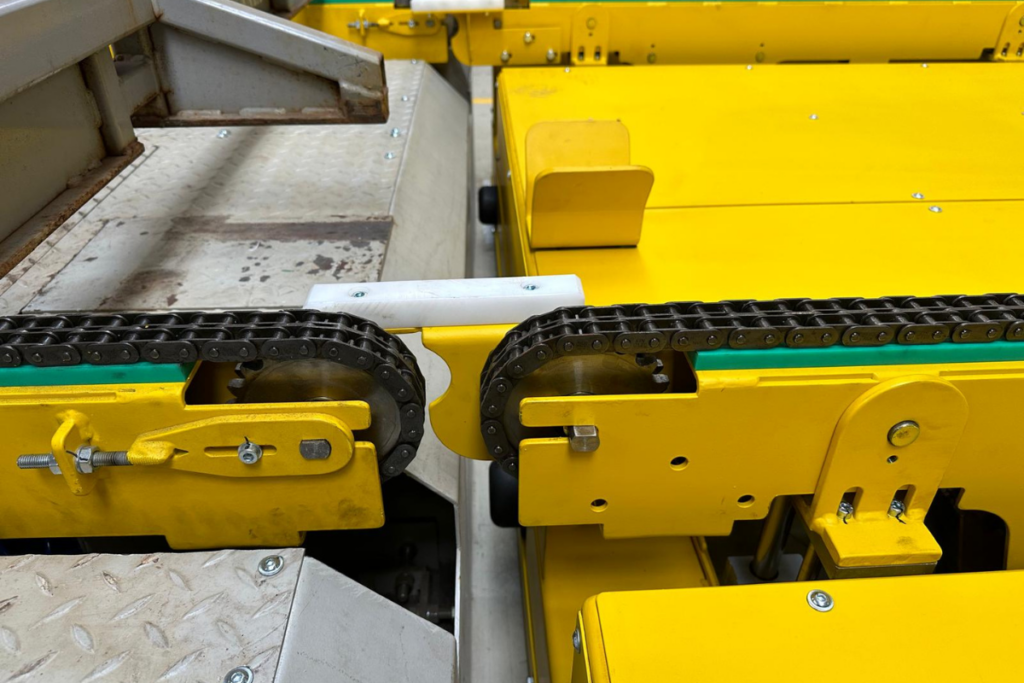

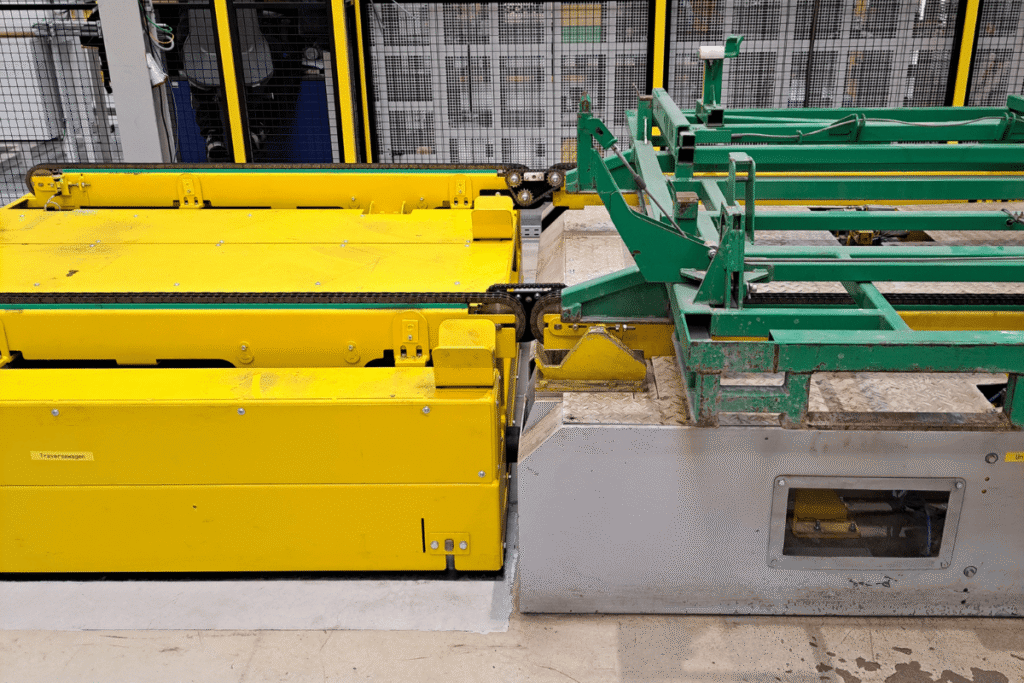

De kettingbanen gaan draaien, waardoor de lege pallet automatisch wordt overgezet van de ontgrendelbok naar de traversewagen.
4
Transport naar de oppakpositie
De traversewagen rijdt via de rails naar de oppakpositie, waar de pallet kan worden weggenomen.
De cyclus is hiermee voltooid en de zone mag weer worden betreden. Er kan nu een nieuwe pallet met cabine op de ontgrendelbok worden geplaatst.
